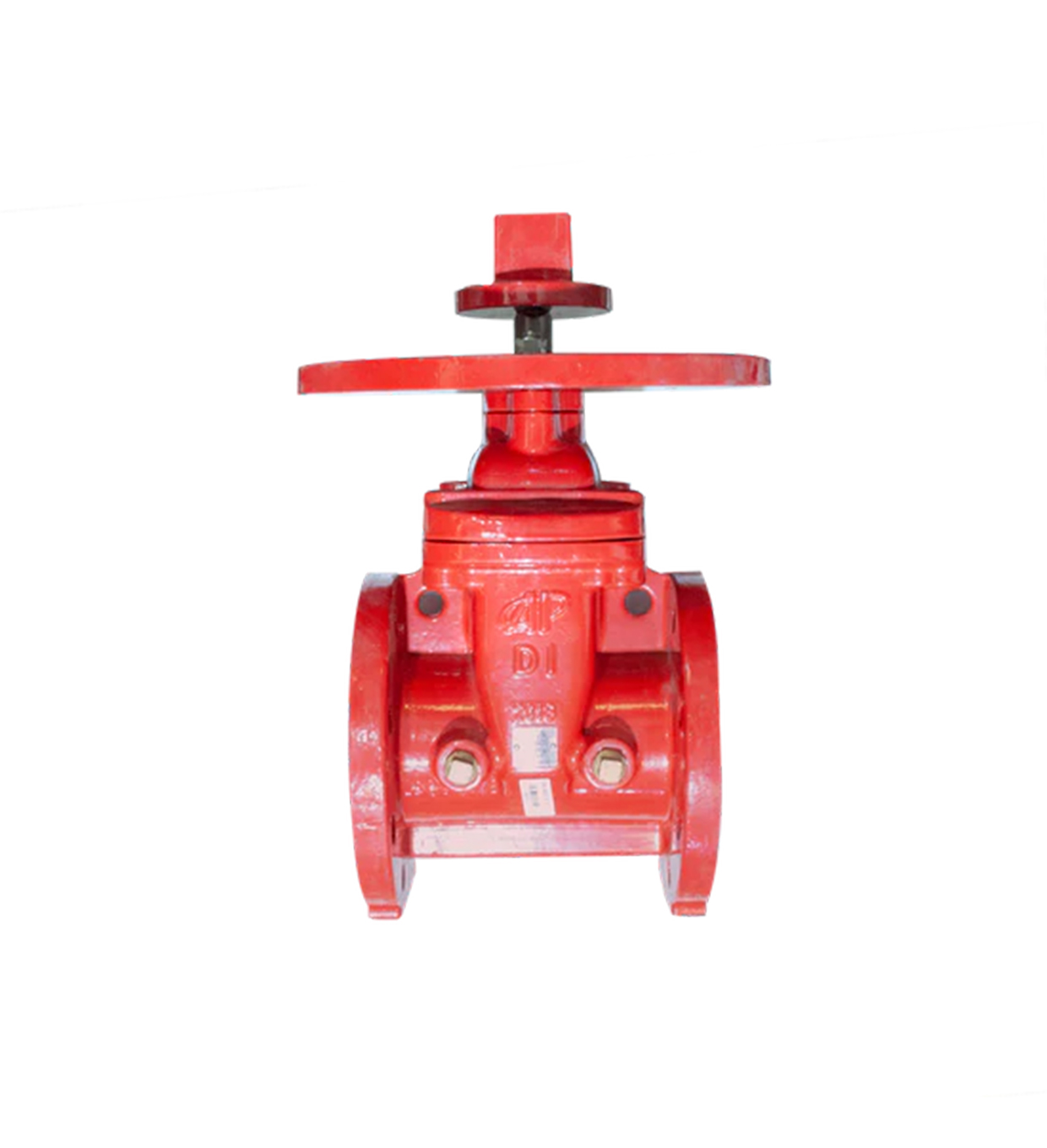

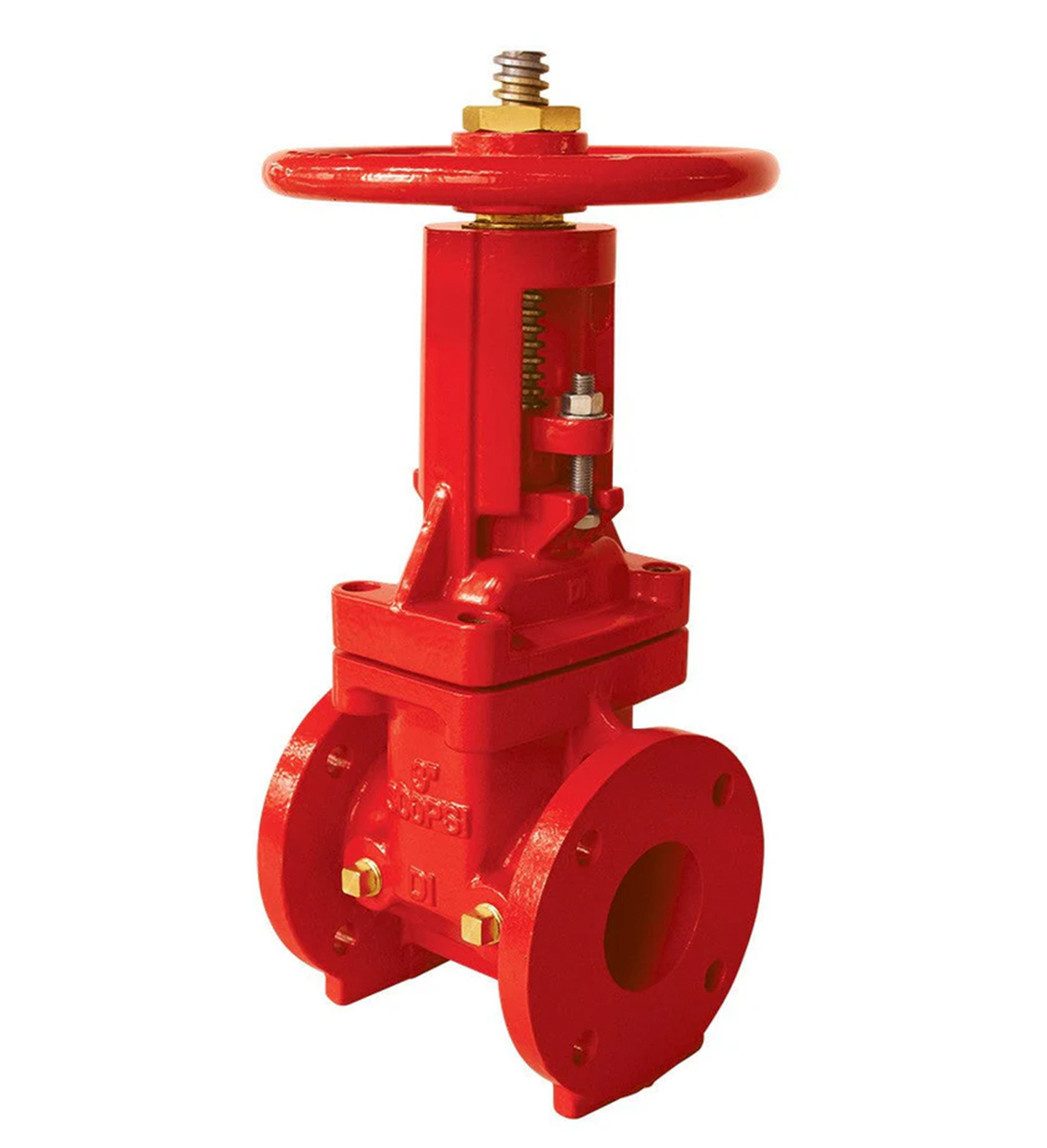

COMPUERTA KINGER & APC
Certificación: UL / FM
Presión Nominal: 300 PSI
Material del Cuerpo: Hierro Dúctil (DI)
Husillo: Acero Inoxidable 410 (SS410)
Medida: 3”
DESCRIPCIÓN GENERAL
La compuerta KINGER & APC es una válvula de seccionamiento con certificaciones UL y FM, diseñada conforme al estándar AWWA C515. Es apta para sistemas de protección contra incendios, redes de agua potable, sistemas industriales y otras aplicaciones que requieren alta confiabilidad y resistencia a la presión. Revestida con resina epóxica interna y externamente para máxima durabilidad frente a la corrosión.
APLICACIONES TÍPICAS
-
Sistemas contra incendios (red húmeda o seca)
-
Redes de agua potable y de distribución
-
Instalaciones industriales y comerciales
-
Proyectos municipales e infraestructura crítica
CARACTERÍSTICAS PRINCIPALES
-
Presión nominal: 300 PSI
-
Norma de diseño: AWWA C515
-
Recubrimiento epóxico: Interior y exterior, resistente a la corrosión
-
Cierre hermético: Disco revestido en EPDM
-
Compatibilidad de bridas:
-
ASME/ANSI B16.1 Clase 125
-
ASME/ANSI B16.42 Clase 150
-
BS EN1092-2 PN16
-
GB/T9113.1
-

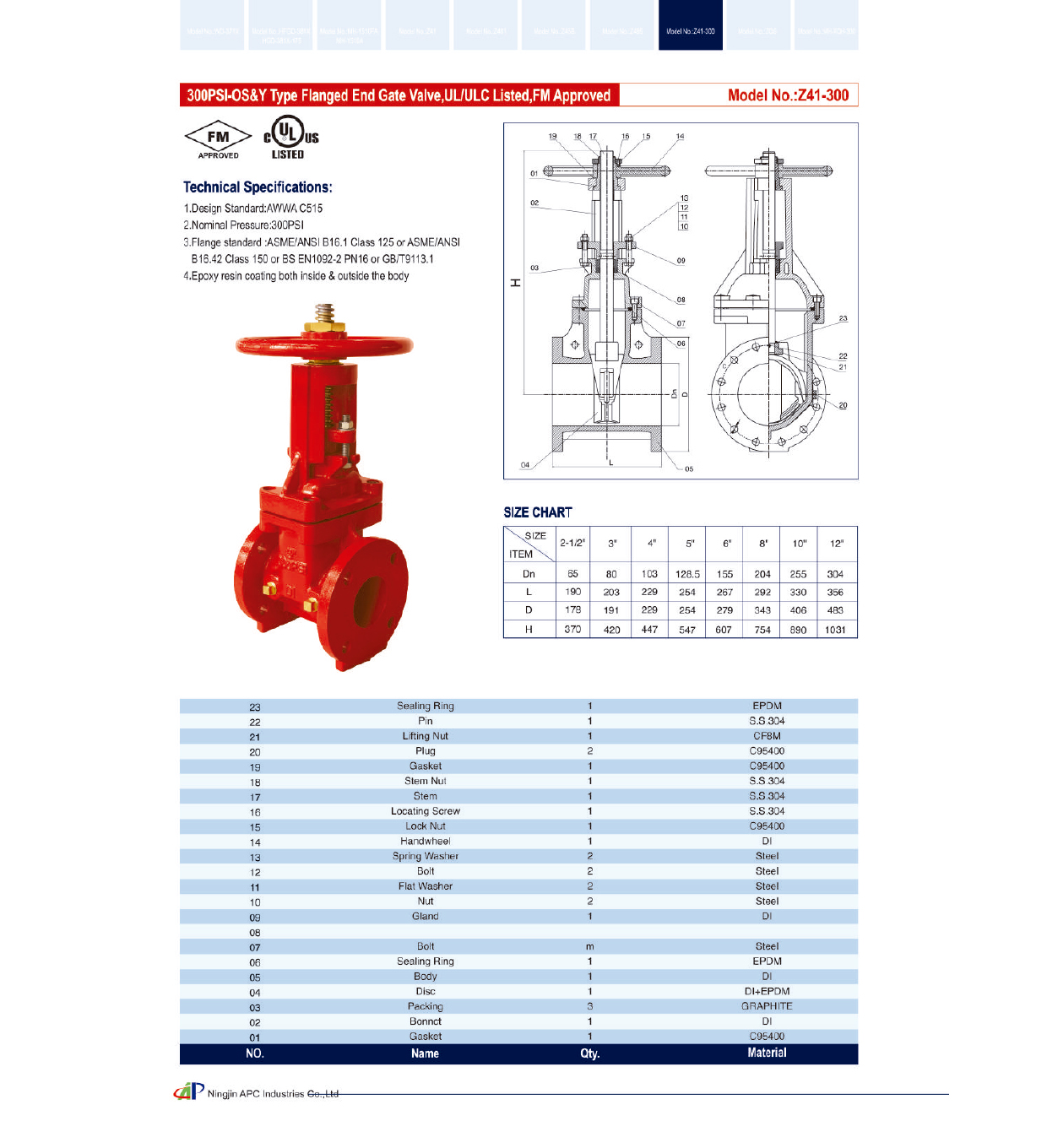

MATERIALES DE FABRICACIÓN
| N° | Componente | Cantidad | Material |
|---|---|---|---|
| 01 | Empaque | 1 | C95400 |
| 02 | Bonete | 1 | Hierro dúctil (DI) |
| 03 | Empaque (grafito) | 3 | Grafito |
| 04 | Disco | 1 | DI + EPDM |
| 05 | Cuerpo | 1 | Hierro dúctil (DI) |
| 06 | Junta de sellado | 1 | EPDM |
| 07 | Pernos principales | – | Acero |
| 08 | – | – | – |
| 09 | Prensa estopa | 1 | Hierro dúctil (DI) |
| 10 | Tuercas | 2 | Acero |
| 11 | Arandelas planas | 2 | Acero |
| 12 | Pernos secundarios | 2 | Acero |
| 13 | Arandelas de resorte | 2 | Acero |
| 14 | Volante | 1 | Hierro dúctil (DI) |
| 15 | Contratuerca | 1 | C95400 |
| 16 | Tornillo de posicion | 1 | S.S.304 |
| 17 | Husillo | 1 | S.S.410 |
| 18 | Tuerca del husillo | 1 | S.S.304 |
| 19 | Empaque lateral | 1 | C95400 |
| 20 | Tapón de drenaje | 2 | C95400 |
| 21 | Tuerca de izado | 1 | CF8M |
| 22 | Pasador | 1 | S.S.304 |
| 23 | Junta de sellado | 1 | EPDM |
