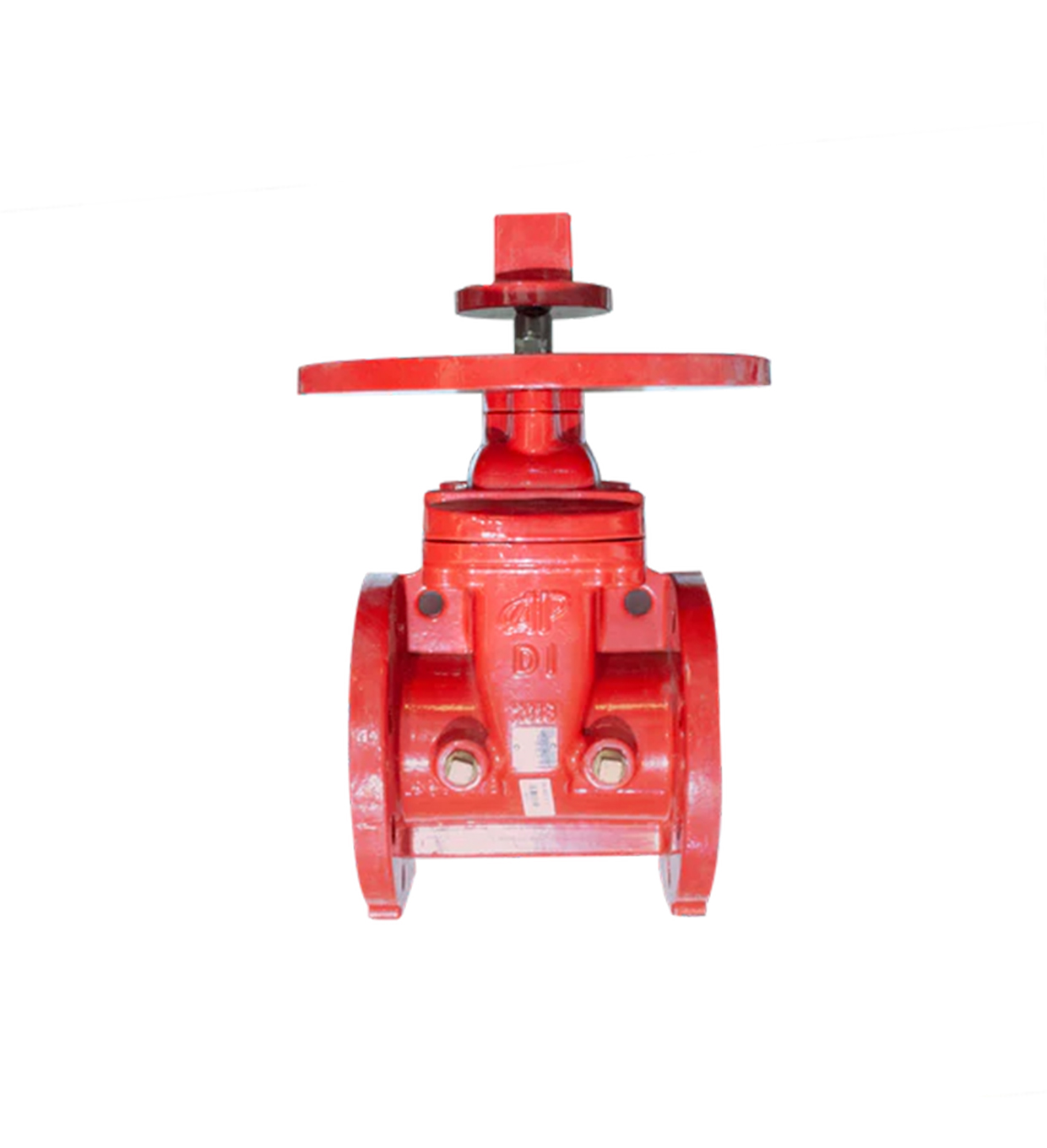

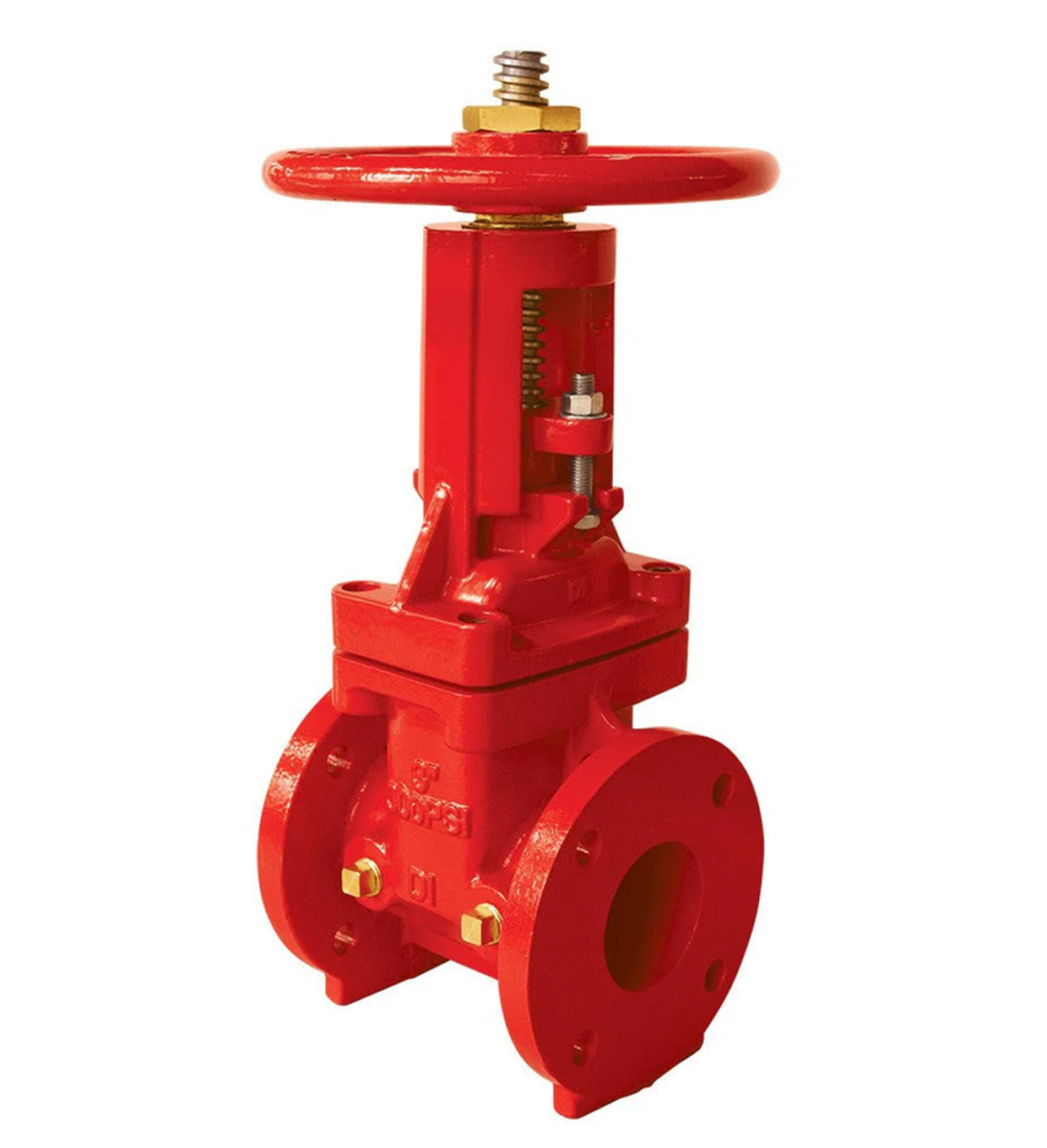

COMPUERTA KINGER & APC
Certificación: UL / FM
Presión Nominal: 300 PSI
Material del Cuerpo: Hierro Dúctil (DI)
Husillo: Acero Inoxidable 410 (SS410)
Medida: 3»
DESCRIPCIÓN GENERAL
La compuerta KINGER & APC es una válvula de seccionamiento con certificaciones UL y FM, diseñada conforme al estándar AWWA C515. Es apta para sistemas de protección contra incendios, redes de agua potable, sistemas industriales y otras aplicaciones que requieren alta confiabilidad y resistencia a la presión. Revestida con resina epóxica interna y externamente para máxima durabilidad frente a la corrosión.
APLICACIONES TÍPICAS
-
Sistemas contra incendios (red húmeda o seca)
-
Redes de agua potable y de distribución
-
Instalaciones industriales y comerciales
-
Proyectos municipales e infraestructura crítica
CARACTERÍSTICAS PRINCIPALES
-
Presión nominal: 300 PSI
-
Norma de diseño: AWWA C515
-
Recubrimiento epóxico: Interior y exterior, resistente a la corrosión
-
Cierre hermético: Disco revestido en EPDM
-
Compatibilidad de bridas:

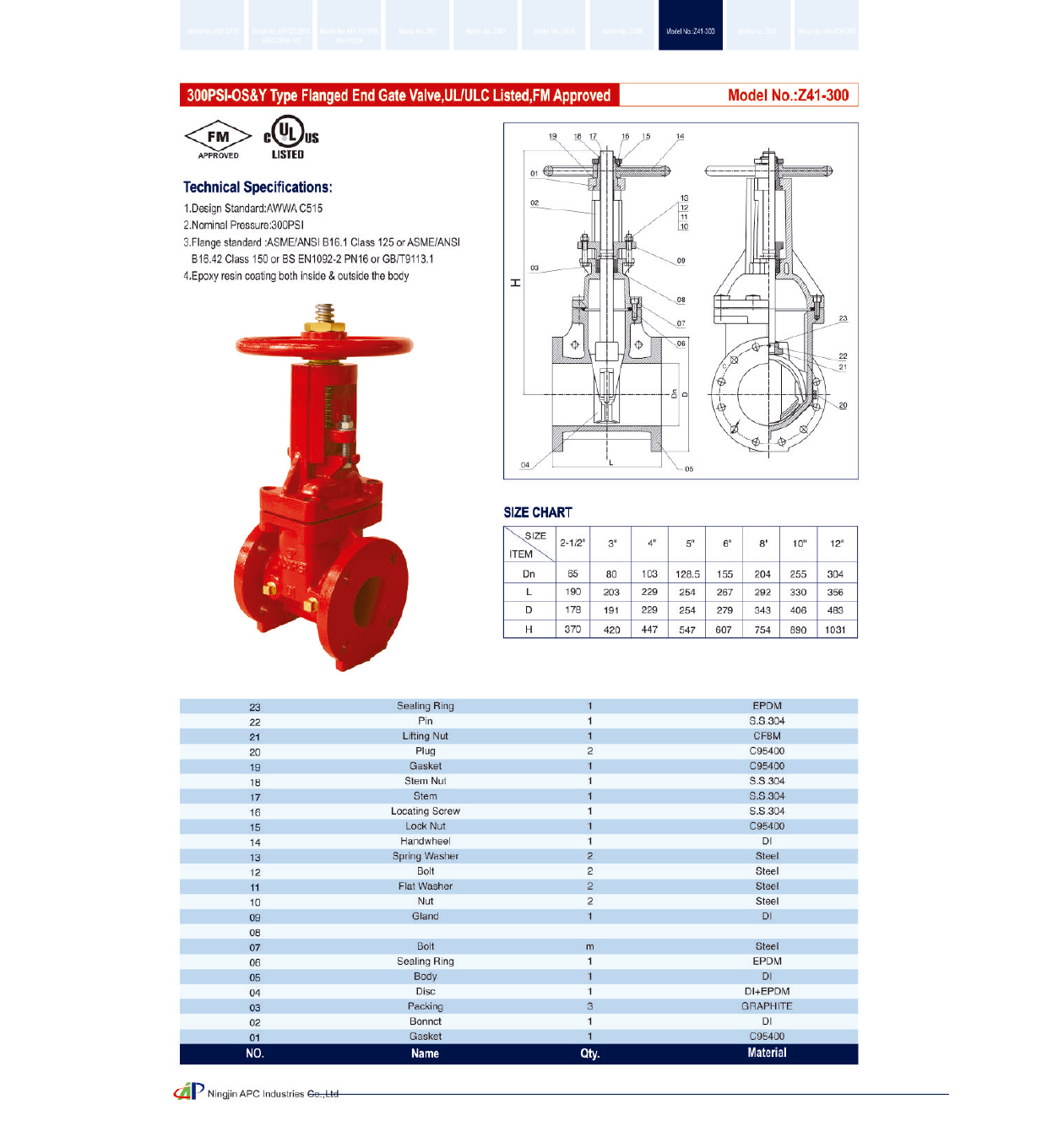

MATERIALES DE FABRICACIÓN
| N° |
Componente |
Cantidad |
Material |
| 01 |
Empaque |
1 |
C95400 |
| 02 |
Bonete |
1 |
Hierro dúctil (DI) |
| 03 |
Empaque (grafito) |
3 |
Grafito |
| 04 |
Disco |
1 |
DI + EPDM |
| 05 |
Cuerpo |
1 |
Hierro dúctil (DI) |
| 06 |
Junta de sellado |
1 |
EPDM |
| 07 |
Pernos principales |
– |
Acero |
| 08 |
– |
– |
– |
| 09 |
Prensa estopa |
1 |
Hierro dúctil (DI) |
| 10 |
Tuercas |
2 |
Acero |
| 11 |
Arandelas planas |
2 |
Acero |
| 12 |
Pernos secundarios |
2 |
Acero |
| 13 |
Arandelas de resorte |
2 |
Acero |
| 14 |
Volante |
1 |
Hierro dúctil (DI) |
| 15 |
Contratuerca |
1 |
C95400 |
| 16 |
Tornillo de posicion |
1 |
S.S.304 |
| 17 |
Husillo |
1 |
S.S.410 |
| 18 |
Tuerca del husillo |
1 |
S.S.304 |
| 19 |
Empaque lateral |
1 |
C95400 |
| 20 |
Tapón de drenaje |
2 |
C95400 |
| 21 |
Tuerca de izado |
1 |
CF8M |
| 22 |
Pasador |
1 |
S.S.304 |
| 23 |
Junta de sellado |
1 |
EPDM |
